主要组成

机器人主要由机器人本体、末端执行器、控制柜、示教器、配电箱等组成。

工业机器人系统组成介绍视频

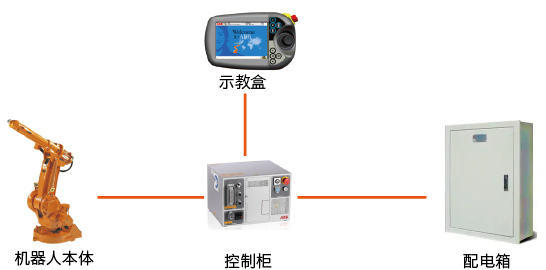

机器人系统基本组成

1. 机器人本体

机器人本体结构是机体结构和机械传动系统，也是机器人的支承基础和执行机构。

2. 末端执行器

工业机器人的末端执行器也叫做机器人手爪，它是装在工业机器人手腕上直接抓握工件或执行作业的部件。机器人本体结构是机体结构和机械传动系统，也是机器人的支承基础和执行机构。

3. 控制柜

控制柜集成了机器人的控制系统，是整个机器人系统的神经中枢。它由计算机硬件、软件和一些专用电路构成， 其软件包括控制器系统软件、机器人专用语言、机器人运动学及动力学软件、机器人控制软件、机器人自诊断及保护软件等。 控制器负责处理机器人工作过程中的全部信息和控制其全部动作。

4. 示教器

机器人示教编程器是操作者与机器人间的主要交流界面。操作者通过示教编程器对机器人进行各种操作、示教、编制程序，并可直接移动机器人。 机器人的各种信息、状态通过示教编程器显示给操作者。此外,还可通过示教编程器对机器人进行各种设置。

---

连接电缆

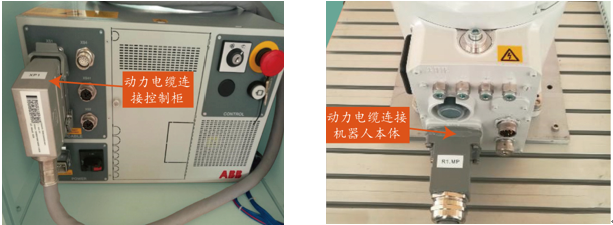

1. 动力电缆

控制柜 XP1 端口插入动力电缆插头，再将动力电缆标有 R1.MP 的插头插入工业机器人本体底座的插头上。 动力电缆将驱动电力从控制柜中的驱动装置传送到机器人电动机。

动力电缆

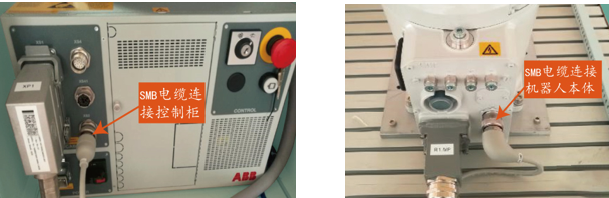

2. SMB电缆

控制柜 XS2 端口插入 SMB 电缆直头接口，再将SMB电缆弯头接头插入工业机器人本体底座 R1.SMB 端。 SMB 电缆将编码器数据传输到编码器接口板。

SMB电缆

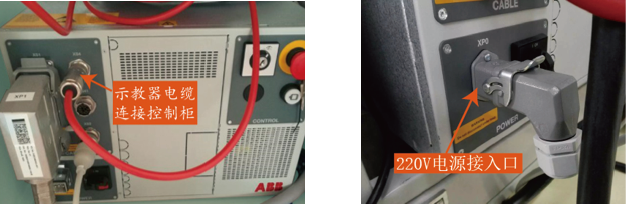

3. 示教器电缆

控制柜 XS4 端口插入示教器电缆的接头。示教器电缆用于示教器与机器人控制柜的通信连接。

4. 220V电源电缆

XP0 为 220V 电源接入口，用于控制柜主电源的接入。

示教器电缆

电源电缆

工业机器人系统组成动画
