学习目标

掌握外轮廓铣削的编程方法；

掌握刀具半径补偿的基本概念；

能熟练运用刀具半径补偿功能编程；

了解数控铣削加工阶段的划分方法；

工作任务

任务要求：加工下图所示的工件，毛坯为 80 mm × 80 mm × 30mm 的 45 钢， 试编写其数控铣加工程序并进行加工。

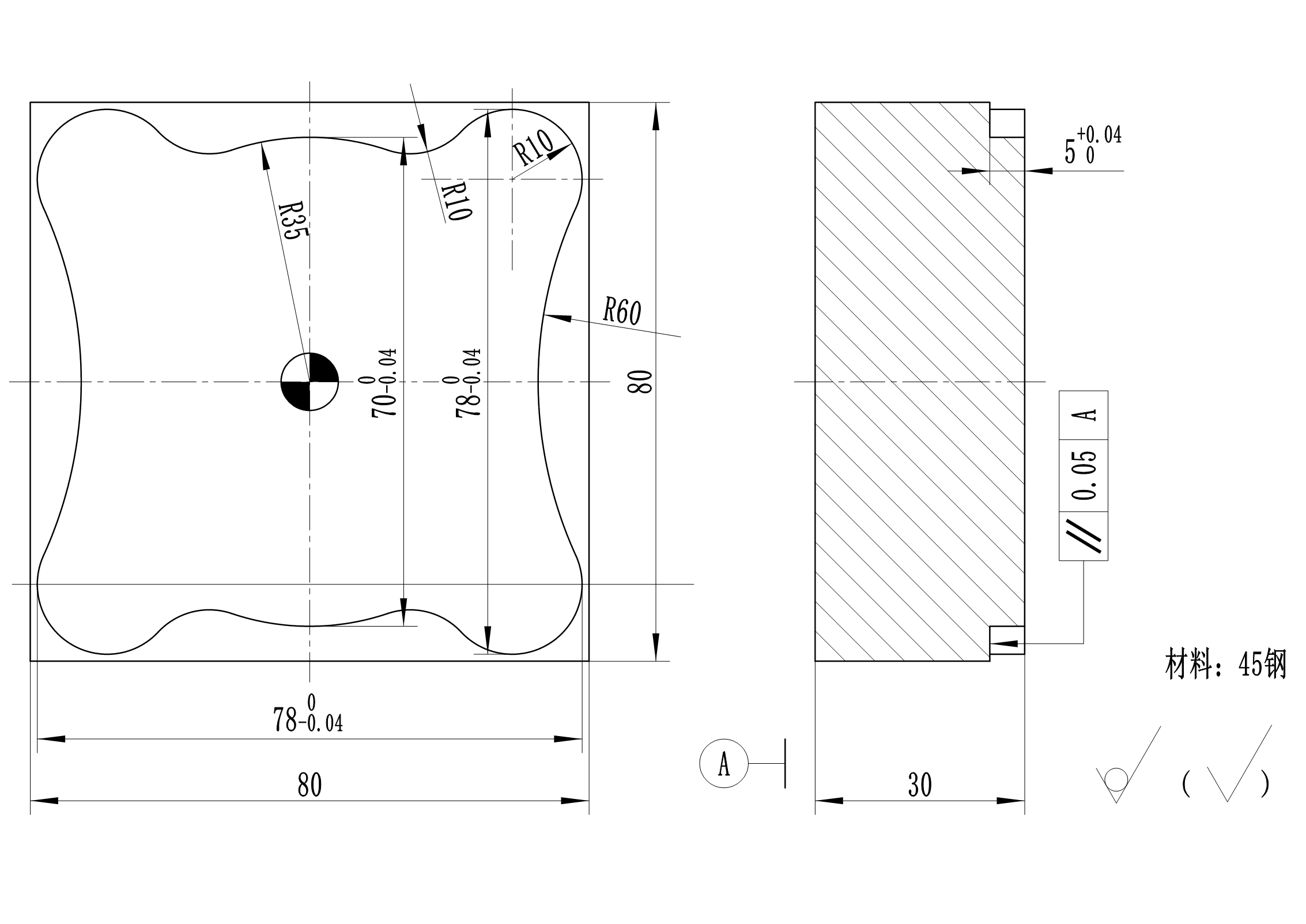

外轮廓铣削实例

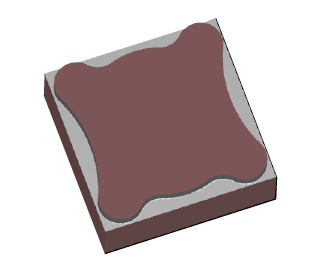

外轮廓模型

任务分析：加工本例工件时，由于轮廓较为复杂，如果直接计算刀具刀位点的轨迹进行编程， 则计算复杂，容易出错，编程效率低，而采用刀具半径补偿方式进行编程，则较为简便。
