学习目标

了解子程序的概念及运用

掌握采用子程序编程的方法；

掌握坐标平移基本指令；

掌握采用坐标平移指令编程的方法；

工作任务

任务要求：加工下图所示的工件毛坯为 10 mm × 100 mm × 10 mm 的 45 钢， 需要进行 4 件加工，零件的布局如下图所示。

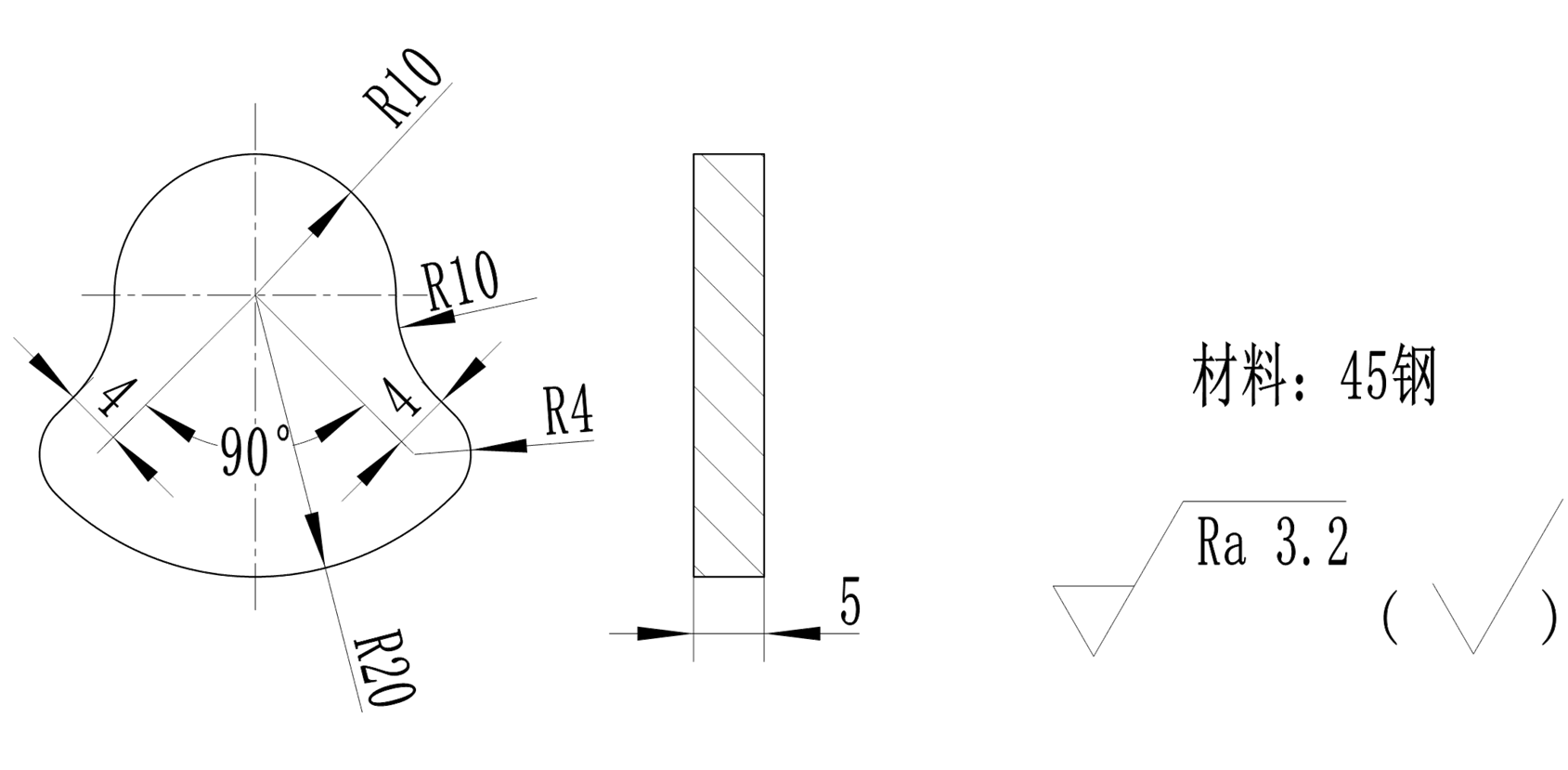

子程序零件图纸

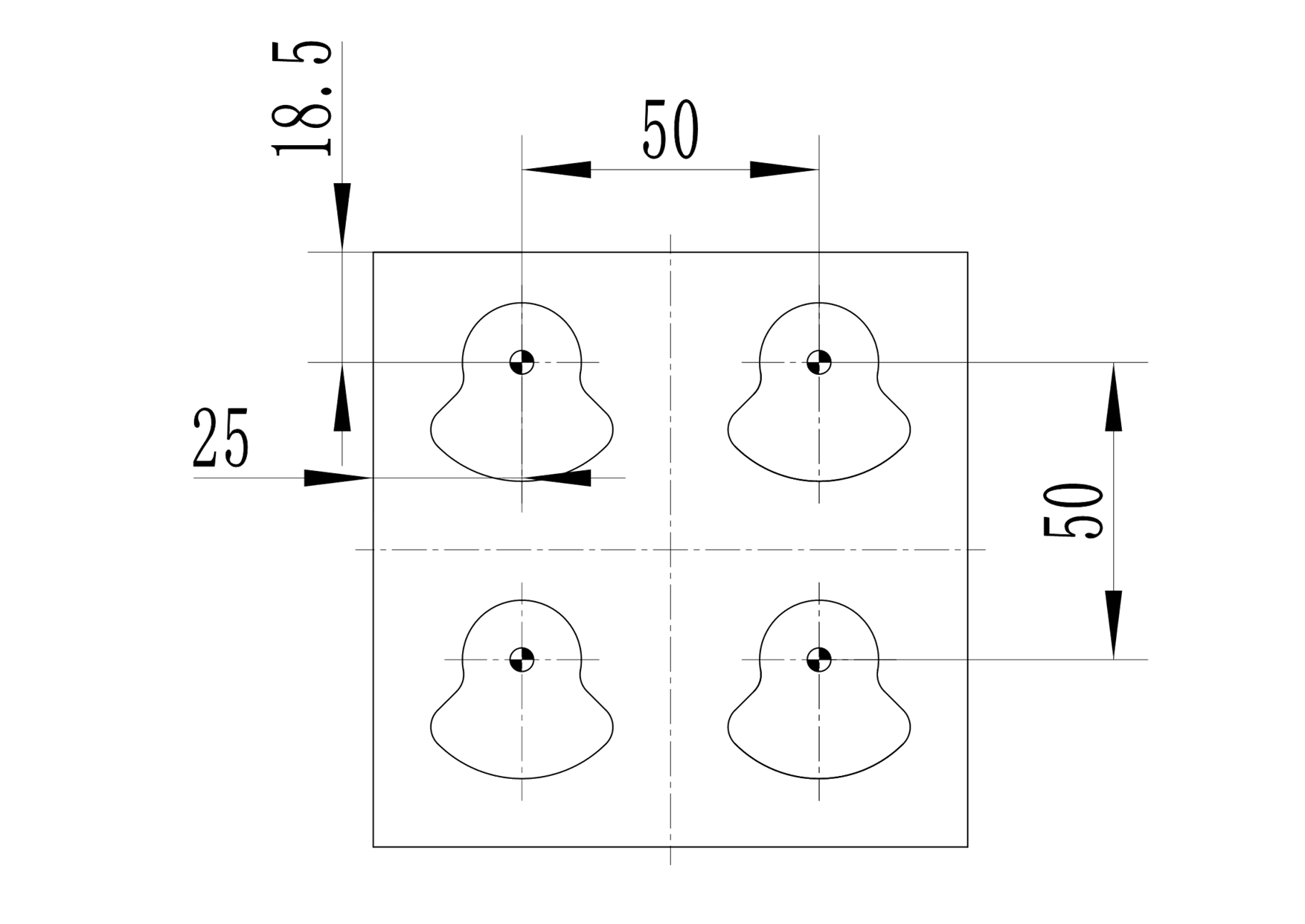

零件布局示意图	子程序模型图

任务分析：加工本例工件时，如果每个轮廓均采用单一的加工程序编程，则基点换算困难， 编写和输入程序容易出错，如采用子程序并结合坐标平移指令编程，则程序简单明了。
