学习目标

了解外轮廓测量的常用量具；

进一步提高数控编程过程中的基点计算能力；

进一步提高内外轮廓的编程能力；

掌握数控加工过程中精度误差产生的原因；

掌握精加工余量的确定方法。

工作任务

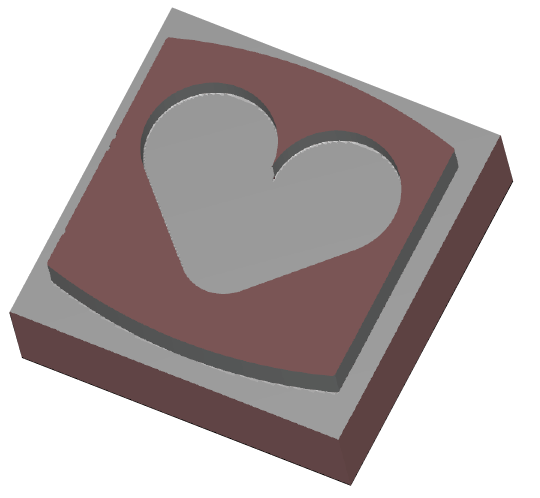

任务要求：加工下图所示的工件，毛坯为 80 mm × 80 mm × 30 mm 的 45 钢。

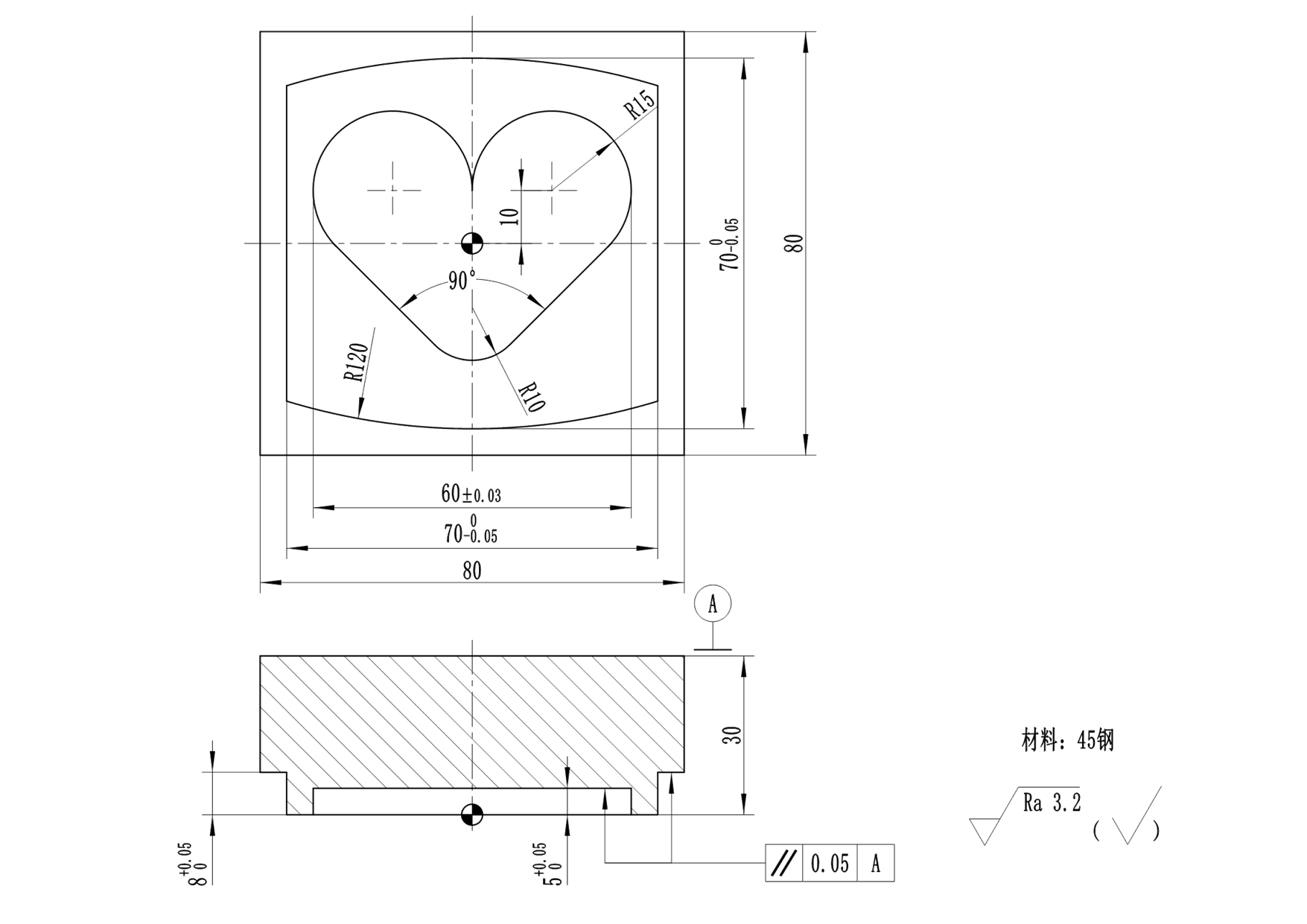

轮廓编程综合实例图纸

轮廓编程综合实例图纸

任务分析：加工本例工件时，难度在于如何保证零件的各项加工精度。另外， 本例的基点坐标采用三角函数法计算。
