实训要求

---

实训内容：

将尺寸为 Ø30×50 的坯料，按图纸尺寸，运用 G71/G70 指令在数控机床上进行编程和加工。

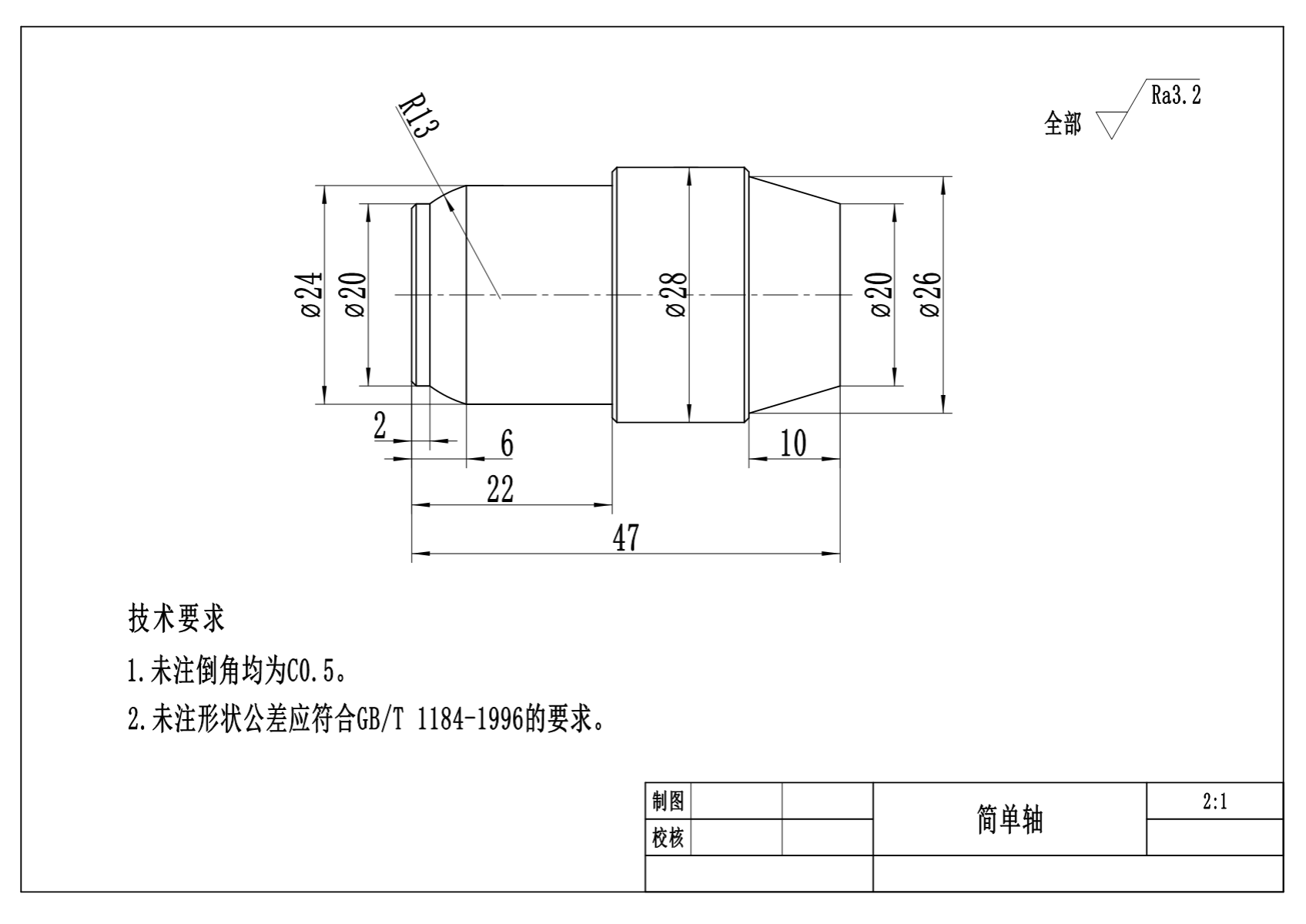

加工图纸：

实训目的：

1. 能运用 G00、G01、G02/G03 指令进行零件加工的编程；

2. 能运用 G71、G70 编写外圆粗精车循环指令并进行加工；

3. 能合理选择切削用量，制定合理的加工工艺路线；

4. 能熟练使用 F、S、T 辅助指令。

现场条件：

1. 数控机床：FANUC 0i 前置刀架数控车床一台；

2.刀具：主偏角 93°、刀尖角 80° 的外圆左偏刀若干；

3. 夹具：三爪卡盘、四爪卡盘；

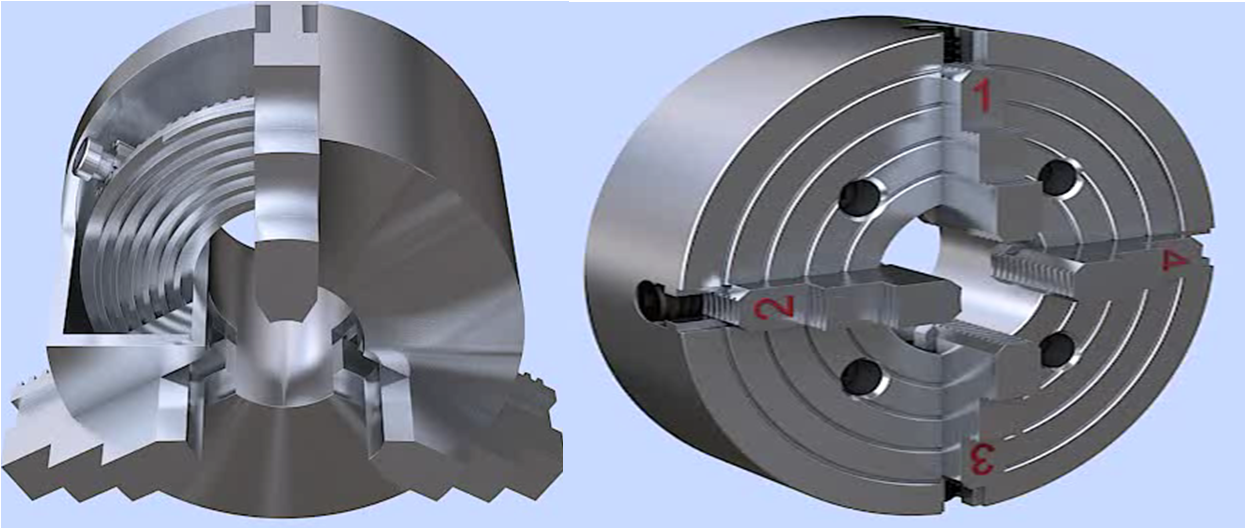

三爪卡盘         四爪卡盘

4. 坯料：尺寸：Ø30mm X 50mm。

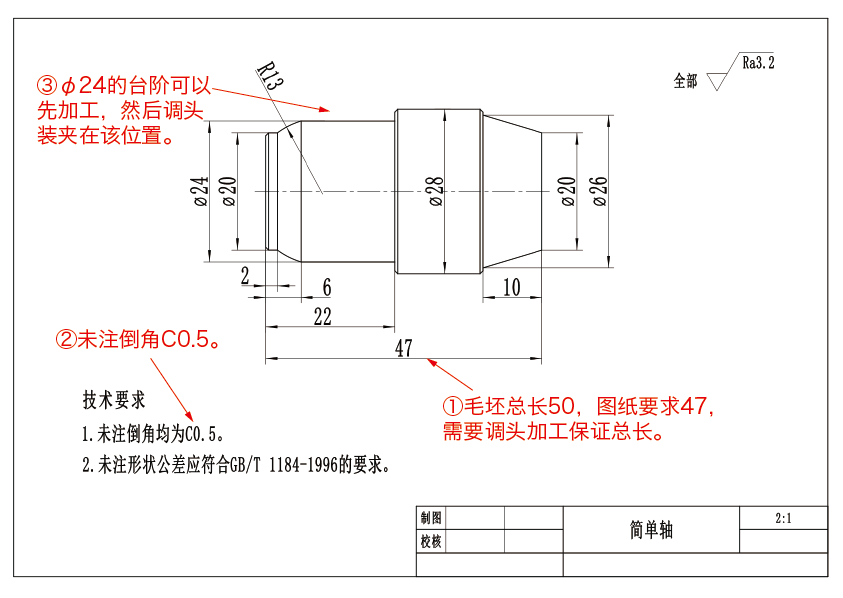

图纸分析

---

1. 零件最大直径为 Ø28，长度为 47；

2. 零件表面粗糙度要求是 Ra3.2；

3. 倒角 C0.5；

4. 坯料材质为 35 号钢；

5. 零件图纸右端锥轴部分尺寸较长，不易装夹。
