滚动轴承的组成

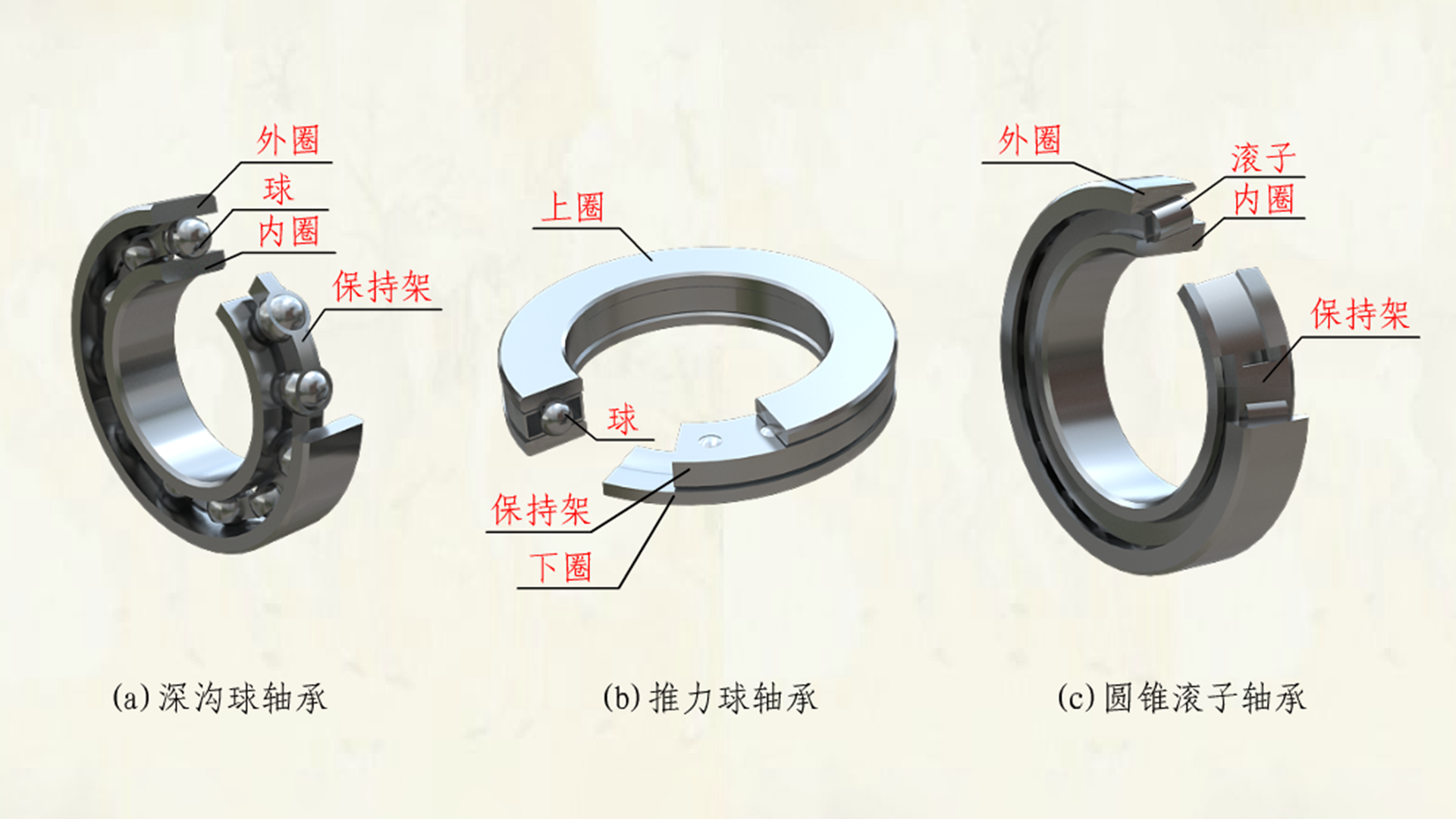

滚动轴承一般由内圈、外圈、滚动体和保持架所组成，如图所示。内圈与轴配合，外圈与轴承座孔配合。一般情况下， 内圈随轴颈一起旋转，外圈固定并起支承作用；但也有的轴承是外圈旋转而内圈固定起支承作用（如各种车辆轮毂轴承）， 还有一些专用轴承，其内、外圈都是转动的（如行星轮轴上的滚动轴承）。滚动体是形成滚动摩擦不可缺少的零件， 当内、外圈相对转动时，滚动体就在内、外圈的滚道中滚动。保持架的作用是将滚动体均匀地隔开，以避免滚动体 直接接触而增加摩擦和磨损。

滚动轴承的类型及特点

轴承类型	简图与实图	特点		应用

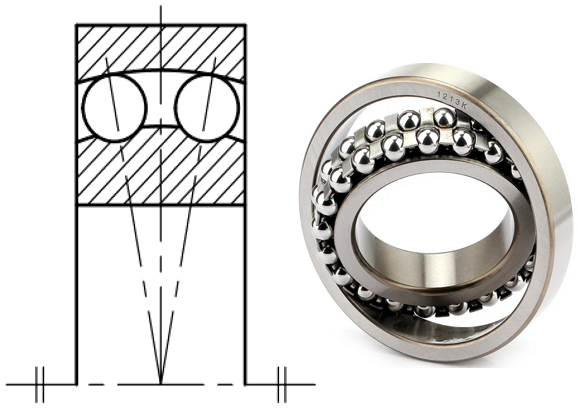

调心球轴承		主要承受径向载荷，也可承受较小的双向轴向载荷。有两列钢球，内圈有两条滚道，外圈滚道为内球面形，具有 自动调心作用，允许内圈（轴）对外圈（外壳）轴线角偏移≤2°～3°		用于多支点传动轴、刚性较大的轴及两轴承轴线难对中的场合

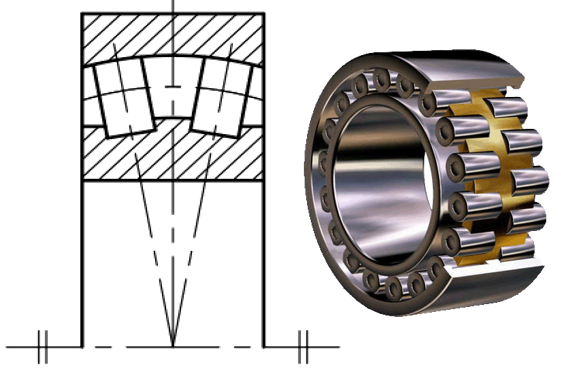

调心滚子轴承		特点同上，且具有较大的径向承载能力，允许内圈对外圈轴线角偏移≤1.5°～2.5°		用于有重载和冲击载荷的场合，如用于冶金、矿山、石油、水泥、造纸等行业

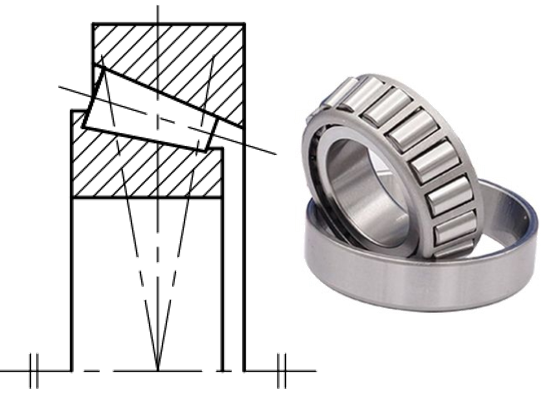

圆锥滚子轴承		可以同时承受径向载荷及单向轴向载荷，承载能力强；外圈可分离，安装时可调整游隙。一般成对使用		用于汽车、冶金、矿山、塑料机械等行业

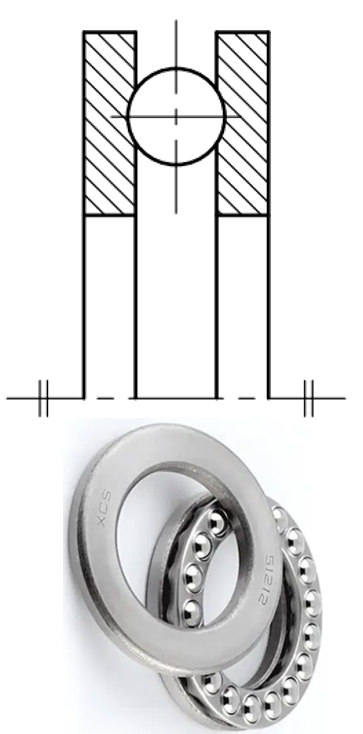

推力球轴承		只能承受一个方向的轴向载荷，可以限制轴和外壳一个方向的轴向移动	内径较小的圈紧套在轴上，不宜在高速下工作	常用于起重机吊钩、蜗杆轴、立式车床主轴的支承等

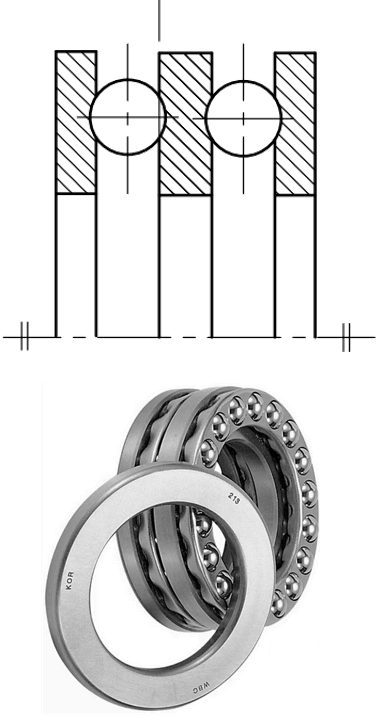

		能承受两个方向的轴向载荷，可以限制轴和外壳两方向的轴向移动

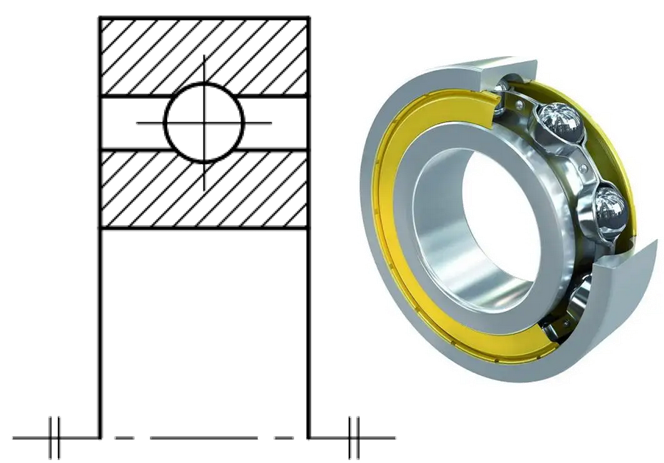

深沟球轴承		主要承受径向载荷，也可同时承受小的双向轴向载荷。高转速时，可用来承受纯轴向载荷。允许内、外圈轴线角偏移≤8' ~16'		适用于高转速及要求低噪声、低振动的场合，如用于机床齿轮箱、电机、家用电器中等

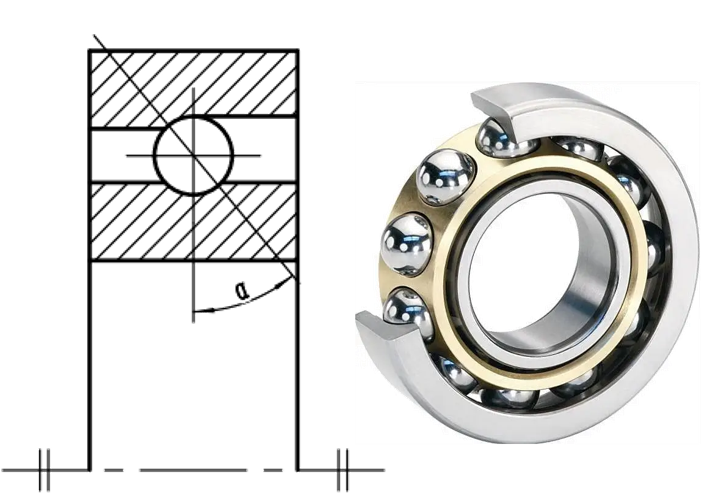

角接触球轴承		能同时承受径向载荷和轴向载荷，也可单独承受轴向载荷。能在较高转速下正常工作。一般成对使用。接触角越大， 承受轴向载荷的能力也越大		常用于机床主轴、蜗杆减速器等

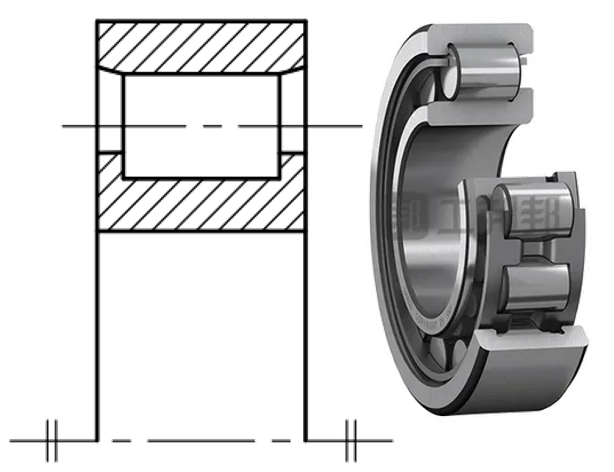

圆柱滚子轴承		外圈（或内圈）可以分离，主要承受径向载荷，滚子靠内圈（或外圈）的挡边轴向定位，工作时允许内、外圈有少量的轴向错动		常用于大功率电机，人字齿轮减速器上

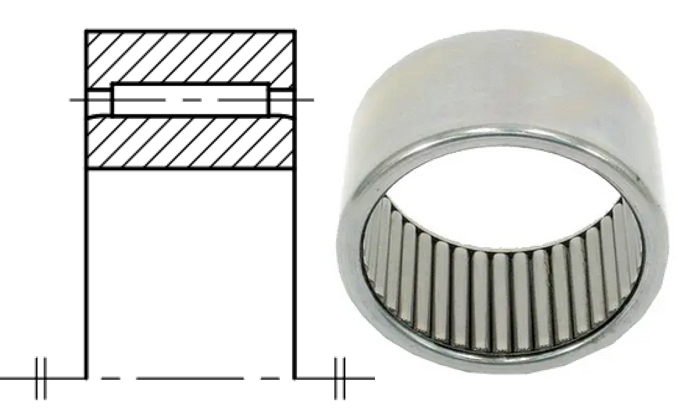

滚针轴承		仅能承受径向载荷。在同样的内径条件下，其外径最小，内圈或外圈可以分离，工作时允许内、外圈有少量的轴向错动		用于径向尺寸受限制的场合，如用于万向联轴器中
