结构符号

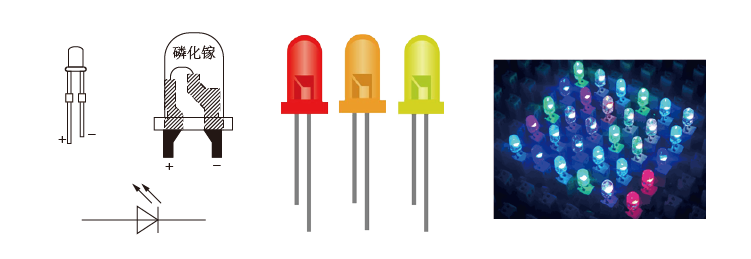

发光二极管（LED）：采用磷砷化镓、砷化镓及磷化镓等半导体材料；PN结采用特殊工艺制成。

加正向电压使二极管能发出红、绿、黄等颜色的光。

LED 特性

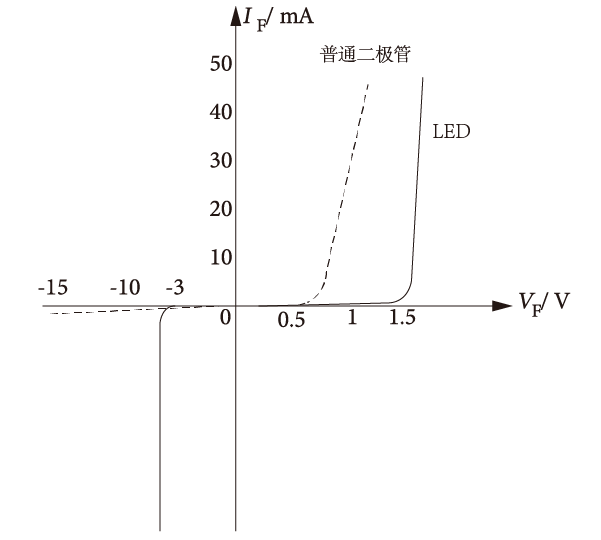

正向工作电压：比普通二极管高，约 1.2V~2.5V；

反向击穿电压：一般比普通二极管低，约 5V 左右。

优点：亮度高、电压低、体积小、可靠性高、寿命长、响应速度快、颜色鲜。

LED 主要参数

参数主要包括 电性能参数 和 光性能参数

表：几种发光二极管的主要参数

发光颜色	型号规格	工作电压	工作电流	极限电流	发光波长	正负极标志
		V	mA	mA	μm
绿色	BT-101 BT-102 BT-103 BT-106	1.8~2.1	3~10	50	565	长脚或细脚为正
红色	BT-201 BT-202 BT-203 BT-206	1.7~2.2 和2.2~2.7	3~10	50	650~700	长脚或细脚为正

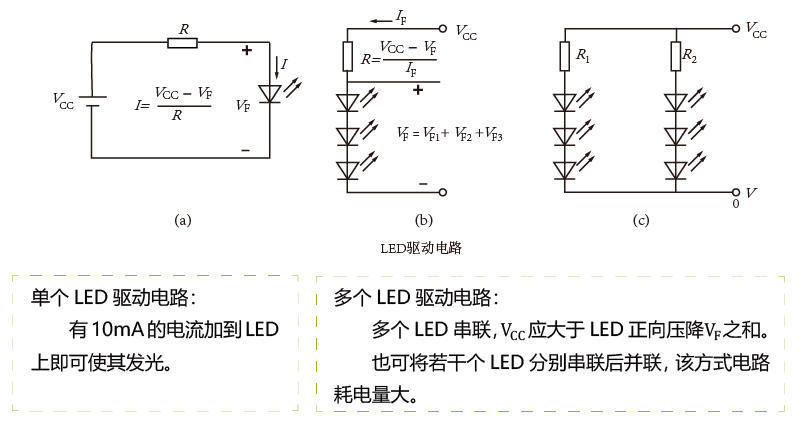

LED 驱动电路

LED 应用电路实验

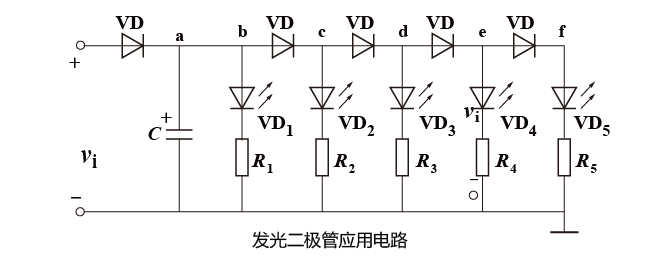

发光二极管应用电路实验的电路图如下图所示：

实验说明：

① 先将直流稳压电源的输出电压调节在 2V 左右，看发光二极管是否发光，然后逐渐增加电压， 观察发光二极管的工作状态随输入电压 的变化规律，测试并记录 VD₁～VD₅> 依次发光时，a、b、c、d、e、f各点所对应的直流电压值。

② 在 a 端输入 1kHz 的交流电压，改变其幅度，观察 VD₁～VD₅> 的工作状态。
