实训目的

1) 熟悉二级调压回路的组成及工作特点。

2) 掌握二级调压回路的连接及压力调整。

3) 能够根据二级调压回路原理图正确选取所需液压元器件完成回路的仿真连接及控制。

实训内容及要求

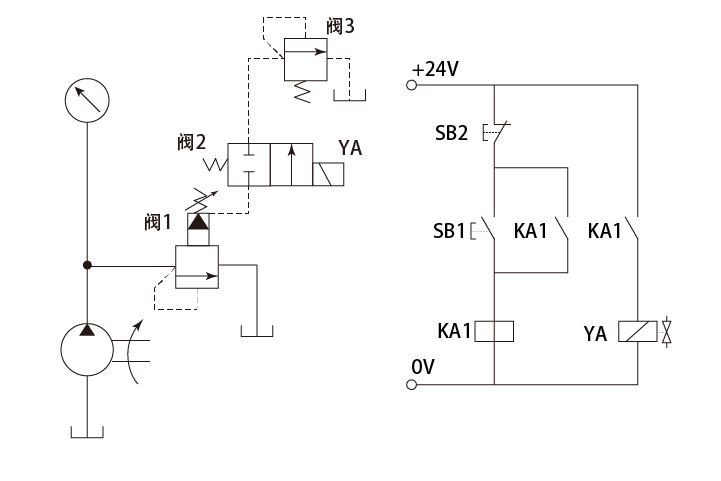

下图所示为二级调压回路，该二级调压回路中要求系统一级压力设定为7Mpa，二级压力设定为 6Mpa。 根据回路图及系统压力的要求在虚拟仿真窗口中选择好液压元器件及辅件，使用液压管道连接好回路， 同时使用导线完成电气线路连接，连接完成后对回路检查确认无误后对回路进行调试运行，观察压力表显示数值填写实验报告。
