实训目的

知识目标：

1) 了解计数回路元件的组成。

2) 了解计数回路逻辑关系，掌握回路的工作原理。

3) 掌握西门子 1200PLC 功能指令作用及编程方法。

技能目标：

1) 能够根据计数回路气动原理图正确的选择气动元件。

2) 能够根据计数回路气动原理图正确的完成气动回路的连接。

3) 能够根据计数回路的工作原理设计并完成 PLC 的程序编辑。

4) 能够正确的完成 PLC 控制的计数回路的通电调试。

实训内容及要求

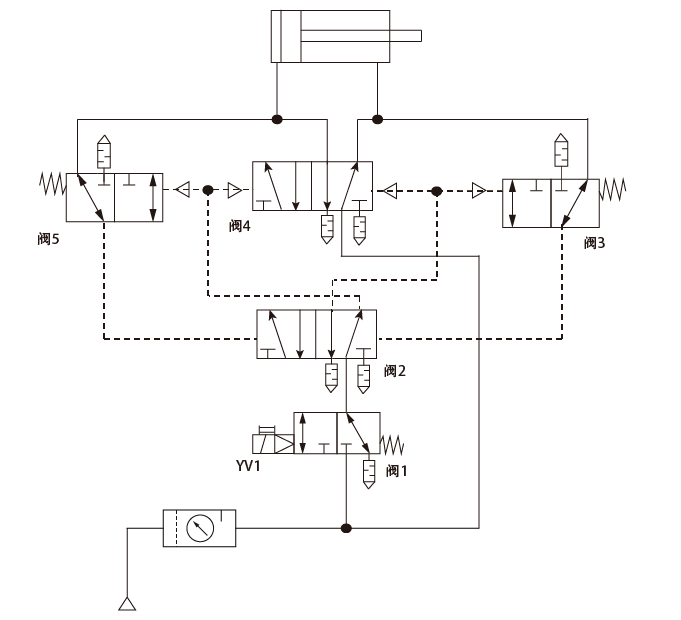

下图所示的为气动计数回路的气动原理图，根据原理图在完成回路所需气动元器件的选取、气动管路的连接。 回路中的电磁换向阀的工作状态通过西门子 1200PLC 控制。系统中有一个按钮开关SB，两个指示灯 HL1 和 HL2, 一个数码管，要求通过按按钮开关 SB 来控制气动计数回路的工作，指示灯 HL1 为气缸伸出工作的状态指示灯， 指示灯 HL2 为气缸缩回工作的状态指示灯，数码管记录按下按钮开关 SB 的次数，当按下按钮 SB 的次数到达 9 此后再按一下按钮 SB 则数码管复位显示为“0”，后续再按按钮 SB1 则数码管重新记数。
