同步测试

1、 实物测量

观察实训室的微型三相异步电动机，记录电动机型号、联结方式， 在确保不通电的情况下测量并记录U1-V1,U1-W1,V1-W1之间的直流电阻值（不通电时的线圈电阻值）。

联结方式\直流电阻值	U1-V1	U1-W1	V1-W1
Y联结
Δ联结

2、 成本核算

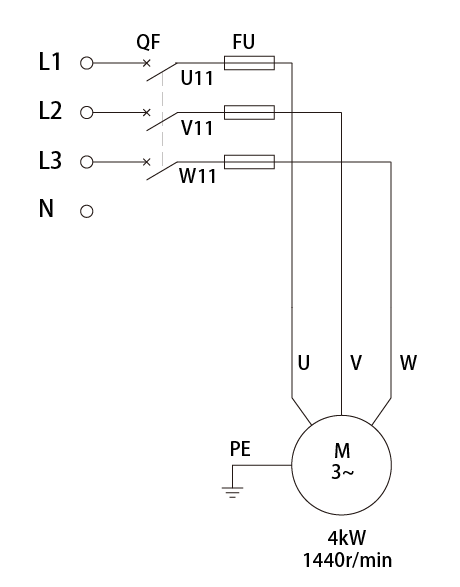

在某建筑工地使用的砂轮切割机，三相异步电动机功率为3 kW，额定电压为380V。 核算该手动控制电路中用到的主要电器元件的成本，元器件的价格上网查询后填入下表。

序号	名称	型号与规格	单价	数量	金额/元
1	低压断路器	DZ47-63/3P		1只
2	熔断器	RT18-32，500V，配16A熔体		3只
合计

3、 仿真实操

请为上面的手动控制电路完成元件选型、布置和仿真接线, 导线可选择BVV 1.5mm2。

---

4、 知识小测

1. 电动机型号Y132M-4中的“M”是指机座长度，M表示（        ）。

长机座； 中机座； 短机座； 极式电动机。

2. 电动机型号Y132M-4中的“4”表示（         ）。

长机座； 中机座； 短机座； 极式电动机。

3. 熔断器在电路中主要起(         )作用。

短路保护； 过载保护； 失电压保护； 欠电压保护。

4. 某熔断器型号为：RT18-32 /5，其中的“32”指的是 (         )。

熔断器额定电流； 熔体额定电流； 额定电压； 设计序号。

5. 某低压断路器型号为：DZ47-63 /3P C32，其中的“32”指的是 (    )。

壳架电流； 额定电流； 额定电压； 3极。

6. 笼型异步电动机由定子和转子两大部分组成。(    )

是； 否。

7. 某潜水泵的防护等级为IP68，其中“6”指的是防水等级。(    )

是； 否。

8. 某电气设备的防护等级为IP34，其中“4”指的是防水等级。 (    )

是； 否。

9. 熔断器使用时应串联在被保护电路中。(    )

是； 否。

10.一个额定电流等级的熔断器只能配一个额定电流等级的熔体。(    )

是； 否。

11.在装接RT18系列熔断器时，电源线应安装在上接线座，负载线应接在下接线座。(    )

是； 否。
