项目描述

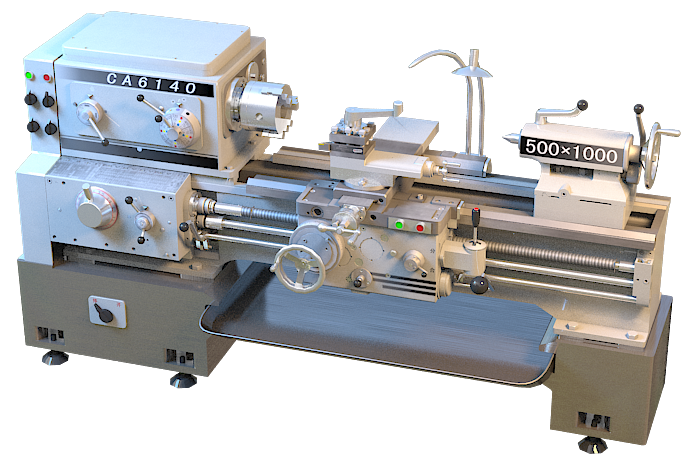

下图所示为CA6140普通车床，当操作人员快速移动车床刀架时，只需要按下按钮，刀架就能移动；松开按钮，刀架立即停止移动。 显然，普通车床刀架的快速移动采用的是一种点动控制线路，是通过主令电器（按钮和接触器）来实现线路的自动控制。

---

点动正转控制线路是用按钮、接触器来控制电动机运转的最简单的正转控制线路。

电动机点动控制配电盘|建设中...

电动机点动控制配电盘实操视频|建设中，需学校配合...

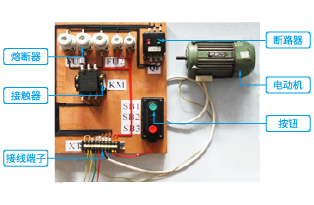

上图所示是点动正转控制模拟配电盘，配电盘上主要有交流电动机、断路器QF，熔断器FU，按钮SB、接触器KM以及接线端子XT等元器件。

电动机工作过程：合上QF，电动机M并不没有得电启动运转，当按下按钮SB后，电动机开始运行。当手松开按钮SB后，电动机就停止了。

从电动机的工作过程发现：按下按钮，电动机就能运转；松开按钮，电动机就停转。

我们把按下按钮，电动机就得电运转，松开按钮电动机就失电停转的控制方法，称为点动控制。
