实验2.2：PLC程序的编辑（一）

实验目的

1) 学会升降梯的部分程序的编辑；

2) 学会 PLC 中自锁互锁的逻辑控制。

实验内容

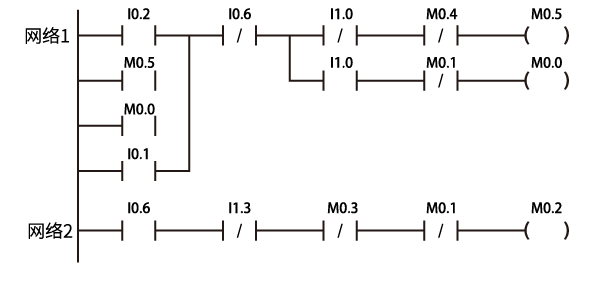

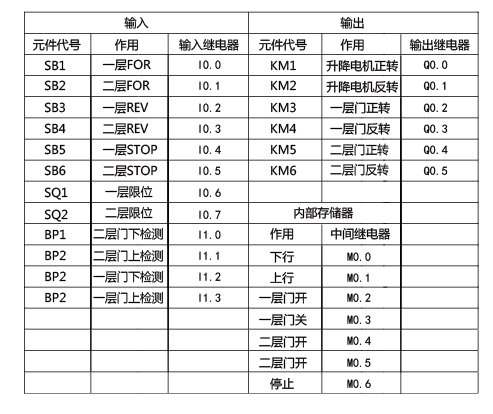

给定 PLC 的 I/O 表及其定义，给定编辑好的梯形图，要求根据材料搭建梯形图并观察其作用。

实验步骤

1. 阅读实验报告；

2. 按照给定的梯形图进行编程；

3.进行调试；

4. 填写实验报告。

实验资料

实验操作

---

实验报告

辽宁开放大学
辽宁装备制造职业技术学院——学生实验报告书

课程名称：	PLC 仿真实训
实验名称：	二、 升降梯-按钮开关电气控制线路搭建
分项实验名称：	PLC 程序的编辑（一）
实验目的：	学会升降梯的部分程序的编辑 学会 PLC 中自锁互锁的逻辑控制
实验内容：	给定 PLC 的 I/O 表及其定义，给定编辑好的梯形图，要求根据材料搭建梯形图并观察其作用
实验步骤：	1. 阅读实验报告 2. 完成梯形图的编辑 3. 进行调试 4. 填写实验报告

实验数据和结果

注：此实验报告中填写框均填写 PLC 梯形图中继电器名称

开始调试程序：

按下 SB3 或SB2 ，电梯是否在一层（判断条件为 ），若在，一层开门 ，同时与一层关门 互锁，结束本段程序。

若不在，准备电梯下行，判断二层门是否关闭 ，执行二层关门 ，同时与二层开门 互锁，则未关闭。

若已关闭，电梯下行 ，同时与电梯上行 互锁。
