学会在实验 13.2 基础上增加抢答主持台数码管显示的功能。

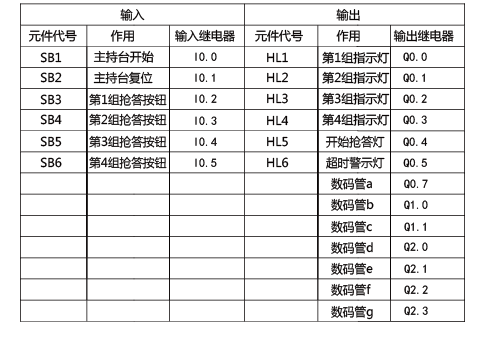

给定 PLC 的 I/O 表及其定义，并给定梯形图，观察其作用并按照示例搭建梯形图，填写实验报告。
1. 阅读实验报告；
2. 按照给定的梯形图进行编程；
3. 进行调试；
4. 填写实验报告。
| 课程名称： | PLC 仿真实训 |
| 实验名称： | 十三、 智力竞赛抢答器电气控制线路搭建 |
| 分项实验名称： | 数码管显示梯形图搭建 |
| 实验目的： | 学会基础的抢答器抢答灯亮梯形图的搭建 |
| 实验内容： | 根据给定梯形图搭建程序，调试并观察现象，填写实验报告 |
| 实验步骤： | 1. 阅读实验报告 2. 完成梯形图的编辑 3. 进行调试 4. 填写实验报告 |
当小组对应的指示灯亮起时，主持台上的 8 位数码管也应显示对应的组号：
当第一组指示灯 亮起时，数码管 b 和数码管 c 也应同时亮起，组成数字 1 ；
当第二组指示灯 亮起时，数码管 a 、数码管 b 、数码管 d 、数码管 g 和数码管 e 也应同时亮起，组成数字 2 ；
当第三组指示灯 亮起时，数码管 a 、数码管 b 、数码管 c 、数码管 d 和数码管 g 也应同时亮起，组成数字 3 ；
当第四组指示灯 亮起时，数码管 b 、数码管 c 、数码管 f 和数码管 g 也应同时亮起，组成数字 4 。
