实验1.2：手动加工

实验目的

掌握手动连续、单步、手轮进给方式。

主轴转动手动控制。

实验内容

A.通过手动控制机床进给的方式，完成厚度1~5mm的工件端面切削。工件原总长为100mm，刀片刃长12mm。

B.手动进给，配合手轮控制，按图纸中的半径和长度，完成工件的切削加工。

实验步骤

• 实验项目A

---

---

1.先按下“启动按钮”，然后松开“紧急停止旋钮”；

2.完成回原点操作；

3.点击选择“① ”手动进给模式；

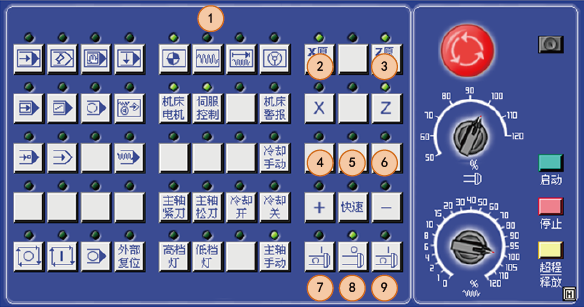

        通过按键“① X方向、② Z方向、③ 正向移动、④ 快速移动开关、⑤ 负向移动、⑥ 主轴正转、⑦ 主轴停止、⑧ 主轴反转”，控制机床移动；

4.启动主轴正转；

5.参考刀片刃长，完成工件端面切削，切削厚度控制在1~5mm之间；

6.停止主轴转动，将机床返回到初始位置，即回原点完成时的位置；

7.按下紧急停止旋钮；

8.按下系统停止按钮。

• 实验项目B

---

---

1.先按下“启动按钮”，然后松开“紧急停止旋钮”，完成回原点操作；

2.点击选择“① ”手动进给模式；

3.启动主轴正转；

4.控制刀具切削工件外圆，沿Z轴方向退出，停止主轴转动。

5.测量工件直径，计算剩余切削量，计算X坐标所要达到的值，通过手轮进给X轴。

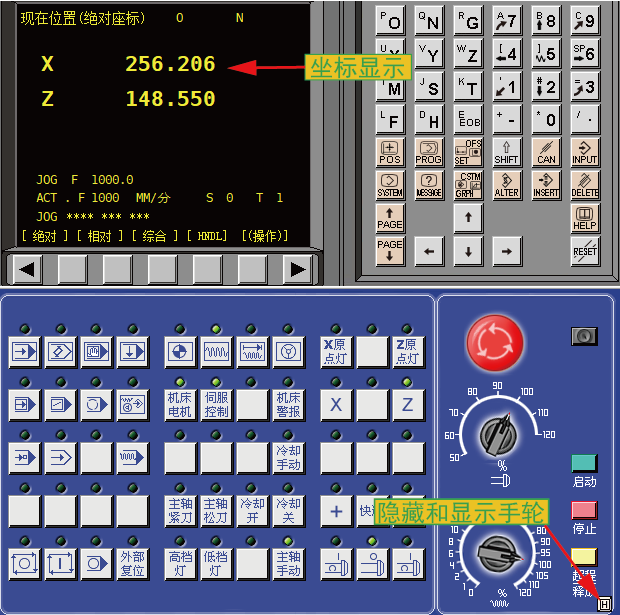

        手轮操作控制：点击操作面板右下角的 ，可打开手轮面板 ，通过手轮控制机床运动。

6.再次切削外圆，达到图纸直径的要求。

7.完成机床返回初始位置的工作；

8.按下紧急停止旋钮；

9.按下停止按钮。

实验报告

1.实验A的端面实际切削厚度：（     ）mm；

2.实验B的实际切削直径：（     ）mm；

3.手轮面板中的“×1”代表的是（     ）;

    A、1cm    B、1mm    C、1μm

4.报警对话框1有无出现：有/无

5.报警对话框2有无出现：有/无

6.报警对话框3有无出现：有/无

7.报警对话框4有无出现：有/无
