实验1.4 外圆编程
实验目的
- 掌握G02、G03、F、S指令的运用。
实验内容

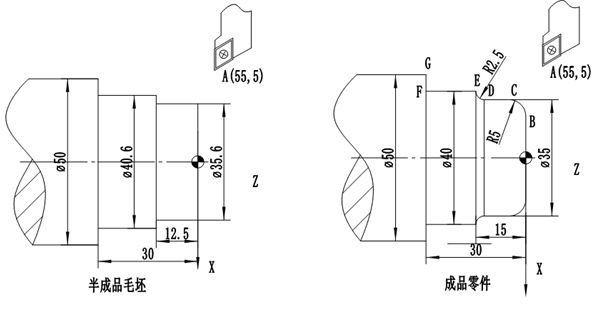

- A.运用G02、G03编制加工部分程序，A点做为起点和退刀点。
- B.独自完成完整程序的新建和编程，并进行加工。毛坯为φ50X80，要求分为粗加工和精加工，X方向精加工余量0.5mm。
实验步骤
- 实验项目A
1.先按下“启动按钮”，然后松开“紧急停止旋钮”，完成回原点操作；
2.选择“编辑”模式，然后点击“PROG”显示程序界面；
3.按图纸要求补全图纸零件缺失的程序段；
4.程序补充完之后，点击“复位”将光标移至程序头；
5.选择“自动”模式，点击
、进入轨迹模拟界面，点击“循环启动”进行程序校验；
6.再点击
，退出轨迹模拟界面，点击“循环启动”进行零件加工；
7.点击“剖面图测量”进行尺寸检测；
8.按下紧急停止旋钮；按下系统停止按钮。
- 实验项目B
1.先按下“启动按钮”，然后松开“紧急停止旋钮”，完成回原点操作；
2.按照实验1.3实验项目A对刀；
3.选择“编辑”模式，然后点击“PROG”显示程序界面；
4.按图纸要求编辑程序；
4.1新建程序名：先输入程序名O_ _ _ _,点“insert”插入；
4.2点“EOB”或用键盘输入分号“；”换行；
4.3通过控制面板按钮或键盘编辑程序段，每段以分号结束。
5.程序编辑完之后，点击“复位”将光标移至程序头；
6.选择“自动”模式，点击
、进入轨迹模拟界面，点击“循环启动”进行程序校验；
7.再点击 ，退出轨迹模拟界面，点击“循环启动”进行零件加工；
8.点击“剖面图测量”进行尺寸检测；
实验报告
- 实验项目A
- 1.BC段编程所用的圆弧指令是：G02/G03
- 2.DE段编程所用的圆弧指令是：G02/G03
- 3.自动加工是否成功完成：是/否
- 4.φ40mm加工的实际尺寸是：（ ）mm
- 实验项目B
- 1.自动加工是否成功完成：是/否
- 2.φ40mm粗加工完成后的实际尺寸是：（ ）mm
- 3. R5加工的实际尺寸是：（ ）mm
- 4. R2.5加工的实际尺寸是：（ ）mm
